Szkło ochronne Bodor

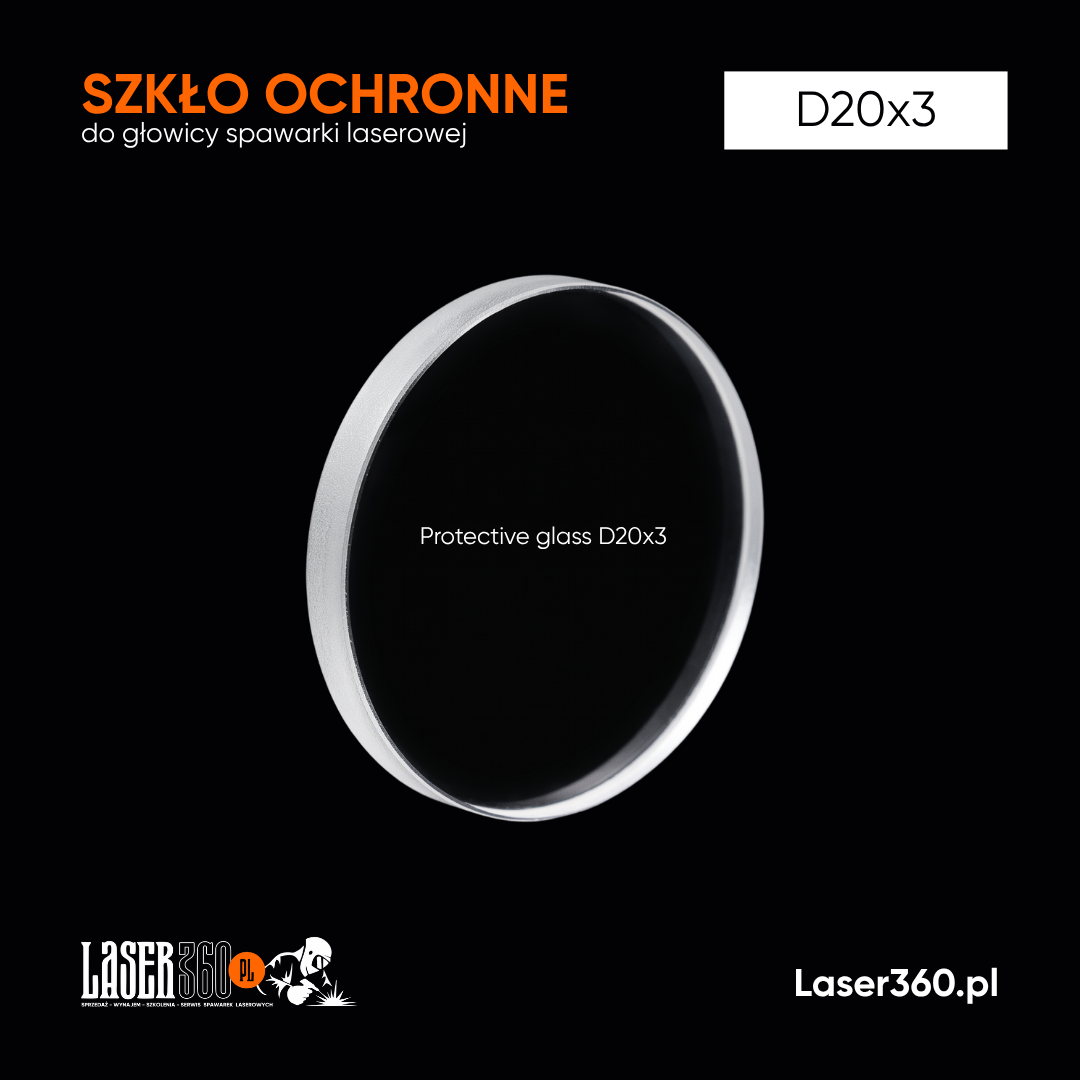

Szkło ochronne do głowicy spawarki laserowej - D20x3

Wzmocnione szkło ochronne (okienko zabezpieczające) D20x3 to kluczowy element eksploatacyjny toru optycznego, zaprojektowany do niezawodnej ochrony drogich soczewek skupiających i kolimacyjnych w głowicach laserowych fiber. Wykonane z kwarcu syntetycznego (Fused Silica) o najwyższym stopniu czystości optycznej, charakteryzuje się średnicą 20 mm oraz pogrubionym profilem 3 mm. Zastosowanie obustronnych powłok antyrefleksyjnych (AR) dla pasma światłowodowego 1064–1080 nm zapewnia przepuszczalność wiązki na poziomie powyżej 99.5%. Zwiększona grubość (3 mm) gwarantuje wyższą odporność na mikronaprężenia mechaniczne w gnieździe dociskowym oraz lepsze buforowanie obciążeń termicznych, tworząc szczelną barierę odcinającą optykę wewnętrzną od odprysków ciekłego metalu, dymu i pyłów ablacyjnych.

25,00 zł

Cena netto · magazyn centralny w Bytomiu

Zamów Szczegóły techniczne
Pracuj wydajniej. Zyskaj realny czas.
Szkło ochronne do głowicy spawarki laserowej - D20x3
D20x3
Model
20 mm
Średnica (D)
3 mm
Grubość (ET / CT)

Ten model posiada funkcje

  • Mechaniczna bariera ochronna optyki wewnętrznej
  • Transmisja wiązki bez strat mocy (AR @ 1064–1080 nm)
  • Pogrubiona bryła z kwarcu syntetycznego (D20x3)

Kluczowe zalety

  • Wyższa trwałość mechaniczna i montażowa: Grubość 3 mm zapobiega pęknięciom krawędziowym podczas montażu w kasecie oraz pod wpływem drgań głowicy podczas pracy.
  • Ochrona przed zjawiskiem soczewkowania termicznego (Thermal Lensing): Ekstremalnie niski współczynnik rozszerzalności kwarcu syntetycznego zapewnia stabilne skupienie wiązki i brak dryftu mocy.
  • Precyzyjny wymiar D20x3: Fazowane krawędzie zapewniają idealne, szczelne osadzenie w szufladkach i kasetach ochronnych dedykowanych pod szkła o grubości 3 mm.
  • Twarda powłoka podatna na konserwację: Umożliwia bezpieczne czyszczenie powierzchni za pomocą alkoholu izopropylowego (IPA) i bezpyłowych ściereczek optycznych bez ryzyka zmatowienia.

Zastosowanie

  • Ręczne i zautomatyzowane głowice spawarek laserowych oraz systemów 3w1/4w1 Fiber (1000 W – 3000 W) ze specyfikacją szkiełek D20x3.
  • Spawanie stali konstrukcyjnej, węglowej, nierdzewnej, kwasoodpornej oraz stopów aluminium i mosiądzu w warunkach intensywnego iskrzenia.
  • Ciągła praca produkcyjna z wykorzystaniem automatycznego podajnika drutu (wire feeding) i szerokiej oscylacji plamki (wobble).

Wybierz ten model, jeśli:

  • Szufladka, kaseta lub gniazdo w Twojej głowicy laserowej wymaga pogrubionego szkła ochronnego o wymiarach 20 × 3 mm (D20x3).
  • Zauważasz zmatowienia, wżery od iskier lub spadek mocy lasera na obecnym szkle i wymagasz natychmiastowego przywrócenia pełnej ochrony soczewki skupiającej.
  • Szukasz odpornego mechanicznie szkiełka kwarcowego z powłoką AR, które nie pęka pod dociskiem montażowym i wytrzymuje pracę ciągłą z wysokimi mocami.

Specyfikacja techniczna Szkło ochronne do głowicy spawarki laserowej - D20x3 w liczbach

Model
D20x3
Typ elementu
Szkło ochronne głowicy laserowej
Średnica (D)
20 mm
Grubość (ET / CT)
3 mm
Materiał bazowy
Kwarc syntetyczny (Fused Silica)
Długość fali roboczej
1064 – 1080 nm (Fiber Laser)
Klasa czystości powierzchni
40/20 Scratch-Dig
Główne przeznaczenie
Fizyczna ochrona soczewek wewnętrznych przed odpryskami, dymem i pyłem spawalniczym
Kompatybilność
Głowice spawarek i urządzeń 3w1 na standard szkiełek D20x3
Szkło ochronne D20x3
