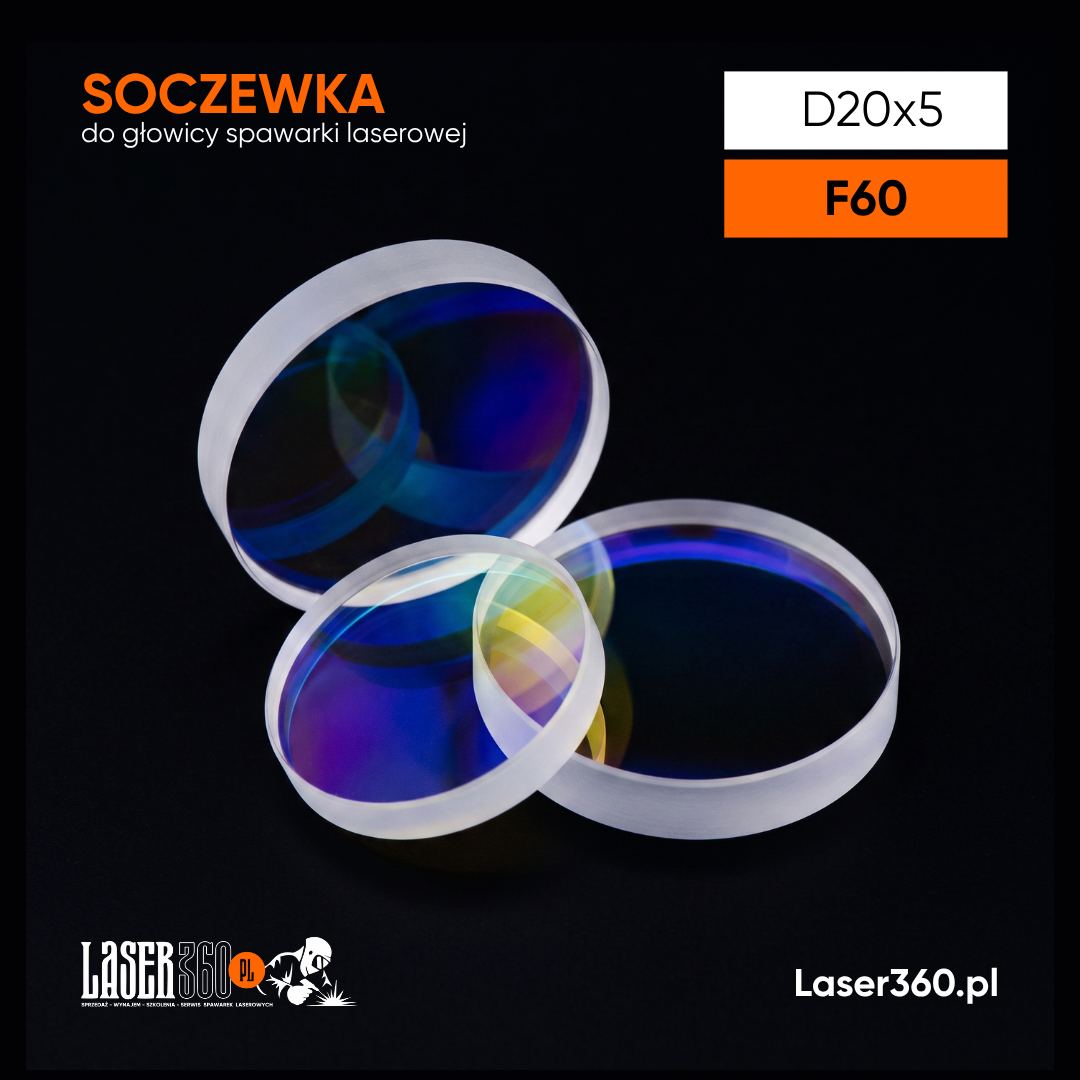

Soczewka do głowicy spawarki laserowej - D20x5 F60

Precyzyjna, wzmocniona soczewka skupiająca D20x5 F60 to wysokiej klasy komponent optyczny przeznaczony do ręcznych i zautomatyzowanych głowic spawarek laserowych fiber, w których priorytetem jest uzyskanie maksymalnej gęstości energii oraz głębokiego, wąskiego przetopu. Wykonana z kwarcu syntetycznego (Fused Silica) o najwyższym stopniu czystości, posiada średnicę 20 mm, solidną grubość 5 mm oraz krótką ogniskową F = 60 mm. Zastosowanie twardych, obustronnych powłok antyrefleksyjnych (AR) dla długości fali 1064–1080 nm zapewnia transmisję wiązki na poziomie powyżej 99.5%. Krótka ogniskowa F60 tworzy mikroskopijną plamkę skupienia o skrajnej koncentracji mocy, a masywna konstrukcja o grubości 5 mm gwarantuje doskonałą stabilność termomechaniczną i brak odkształceń pod dociskiem w kasecie głowicy.

125,00 zł

Cena netto · magazyn centralny w Bytomiu

Zamów Szczegóły techniczne
Pracuj wydajniej. Zyskaj realny czas.
Soczewka do głowicy spawarki laserowej - D20x5 F60
D20x5 F60
Model
60 mm (F60)
Ogniskowa (FL)
Soczewka skupiająca (Focus Lens)
Typ elementu

Ten model posiada funkcje

  • Ekstremalna gęstość mocy w punkcie spawania (F60)
  • Masywna bryła o wysokiej pojemności cieplnej (D20x5)
  • Obustronna wielowarstwowa powłoka AR (@ 1064–1080 nm)

Kluczowe zalety

  • Głębokie wtopienie i wąska spoina: Skupienie energii w małym punkcie pozwala na uzyskanie estetycznego lica z minimalną strefą wpływu ciepła (HAZ), zapobiegając wypaczeniom cienkich i średnich blach.
  • Maksymalna sztywność i trwałość montażowa: Grubość 5 mm całkowicie eliminuje ryzyko pęknięć krawędziowych przy dokręcaniu pierścienia dociskowego w gnieździe optycznym.
  • Stabilna praca ciągła bez dryftu ogniska: Czysty kwarc syntetyczny o wysokim progu zniszczenia laserowego (LIDT) zapobiega utracie parametrów spawania w trakcie wielogodzinnych cykli roboczych.
  • Precyzyjny standard D20x5: Format 20 × 5 mm zapewnia idealne pasowanie i szczelność w kasetach optycznych głowic spawalniczych przystosowanych do grubszych soczewek skupiających.

Zastosowanie

  • Ręczne i zrobotyzowane spawarki laserowe światłowodowe (Fiber) o mocy 1000 W, 1500 W, 2000 W oraz 3000 W.
  • Precyzyjne spawanie stali nierdzewnej, węglowej, kwasoodpornej, stopów tytanu oraz mosiądzu i aluminium.
  • Spawanie doczołowe i krawędziowe w trybie autogenicznym (bez drutu) lub z podawaniem bardzo cienkiego drutu, gdzie wymagane jest wąskie, precyzyjne łączenie.

Wybierz ten model, jeśli:

  • Moduł optyczny Twojej głowicy laserowej wymaga soczewki skupiającej o średnicy 20 mm i grubości 5 mm (D20x5).
  • Zależy Ci na krótkiej ogniskowej (F60), zapewniającej maksymalne skupienie wiązki, błyskawiczny przetop i minimalną strefę nagrzewania detalu.
  • Szukasz masywnej optyki kwarcowej z powłoką AR, odpornej na mikronaprężenia montażowe oraz pracę ciągłą z wysokimi mocami.

Specyfikacja techniczna Soczewka do głowicy spawarki laserowej - D20x5 F60 w liczbach

Model
D20x5 F60
Typ elementu
Soczewka skupiająca (Focus Lens)
Średnica (D)
20 mm
Grubość (ET / CT)
5 mm
Ogniskowa (FL)
60 mm (F60)
Materiał bazowy
Kwarc syntetyczny (Fused Silica)
Długość fali roboczej
1064 – 1080 nm (Fiber Laser)
Powłoka optyczna
Dwustronna antyrefleksyjna (AR @ 1064 nm)
Transmisja światła
≥ 99.5%
Kompatybilność
Ręczne i automatyczne głowice spawarek laserowych na standard D20x5
