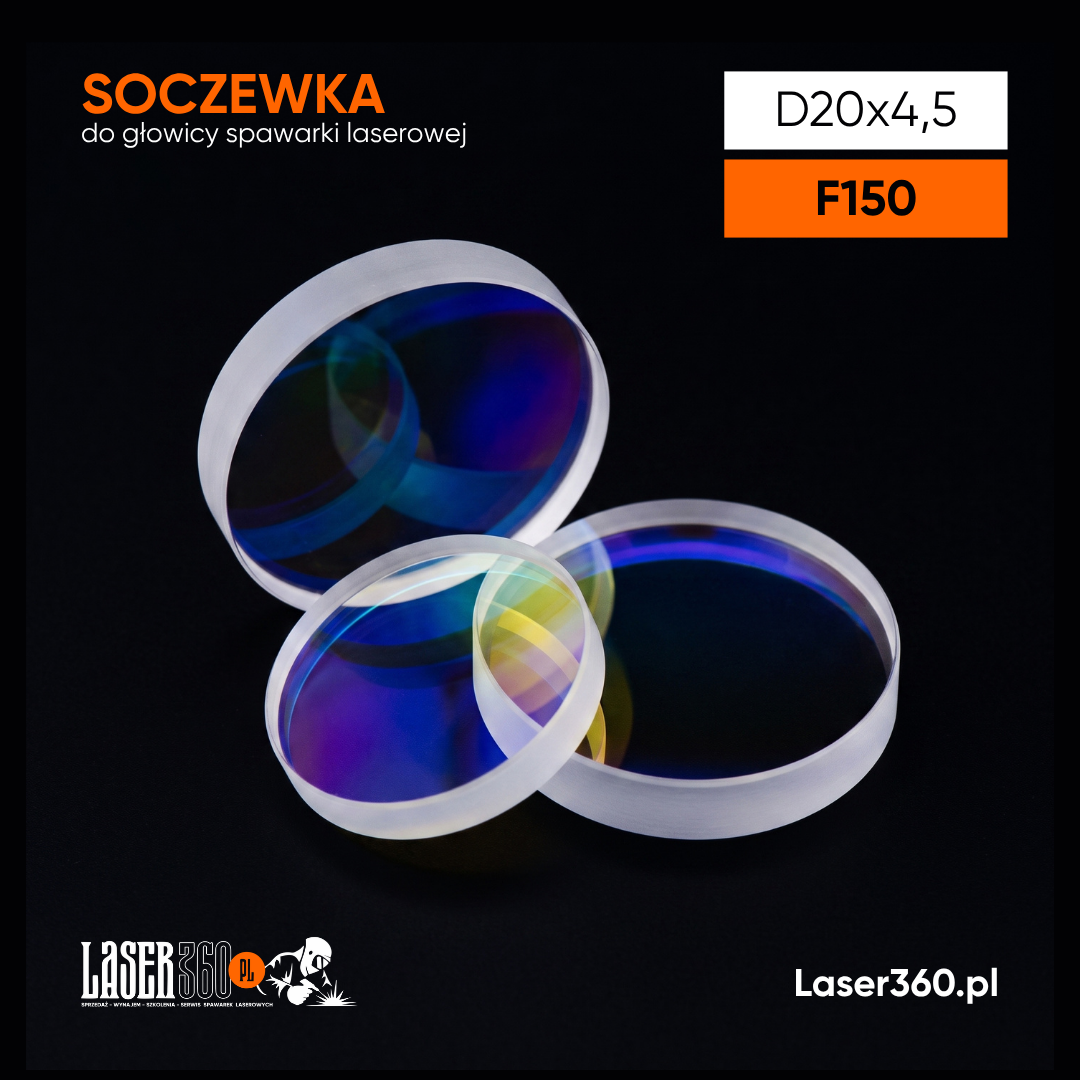

Soczewka do głowicy spawarki laserowej - D20x4.5 F150

Wzmocniona soczewka optyczna D20x4.5 F150 to profesjonalny komponent skupiający toru optycznego, dedykowany do ręcznych i automatycznych głowic spawarek laserowych fiber pracujących pod wysokim obciążeniem termomechanicznym. Wykonana z kwarcu syntetycznego (Fused Silica) o najwyższym stopniu czystości, charakteryzuje się zunifikowaną średnicą 20 mm, zwiększoną grubością 4.5 mm oraz uniwersalną ogniskową F = 150 mm. Zastosowanie twardych, obustronnych powłok antyrefleksyjnych (AR) dla długości fali 1064–1080 nm zapewnia transmisję wiązki na poziomie powyżej 99.5%. Pogrubiona konstrukcja (4.5 mm) gwarantuje maksymalną odporność na mikronaprężenia dociskowe w kasecie i doskonałą stabilność termiczną, a ogniskowa F150 zapewnia dużą głębię ostrości (DoF) i komfortowy dystans roboczy od jeziorka spawalniczego.

125,00 zł

Cena netto · magazyn centralny w Bytomiu

Zamów Szczegóły techniczne
Pracuj wydajniej. Zyskaj realny czas.
Soczewka do głowicy spawarki laserowej - D20x4.5 F150
D20x4.5 F150
Model
150 mm (F150)
Ogniskowa (FL)
Soczewka skupiająca (Focus Lens)
Typ elementu

Ten model posiada funkcje

  • Optymalna głębia ostrości (F150)
  • Pogrubiona bryła o wysokiej pojemności cieplnej (D20x4.5)
  • Obustronna wielowarstwowa powłoka AR (@ 1064–1080 nm)

Kluczowe zalety

  • Wyjątkowa odporność mechaniczna: Zwiększona grubość krawędzi (4.5 mm) eliminuje ryzyko powstawania pęknięć krawędziowych podczas montażu i docisku w kasetach głowicy.
  • Tolerancja na nierówności i szczeliny: Dłuższa strefa ogniskowania ułatwia mostkowanie szczelin montażowych oraz bezproblemowe łączenie detali z automatycznym podawaniem drutu.
  • Bezpieczeństwo optyki wewnętrznej: Dystans F150 odsuwa soczewkę od bezpośredniej strefy wydzielania dymu, oparów i odprysków metalu.
  • Maksymalny próg uszkodzenia laserowego (LIDT): Czysty kwarc syntetyczny zapewnia niezmienne skupienie plamki i brak dryftu wiązki podczas wielogodzinnych prac produkcyjnych.

Zastosowanie

  • Ręczne i zrobotyzowane głowice spawarek laserowych Fiber (1000 W – 3000 W) wymagające grubszego formatu soczewki D20x4.5.
  • Spawanie stali konstrukcyjnej, węglowej, nierdzewnej, kwasoodpornej oraz stopów aluminium i mosiądzu (grubości 1.5 – 6.0 mm).
  • Seryjna produkcja konstrukcji ramowych, obudów maszyn, zbiorników oraz rurociągów z wykorzystaniem podajnika drutu (1.0 – 1.6 mm).

Wybierz ten model, jeśli:

  • Moduł skupiający w Twojej głowicy spawalniczej wymaga soczewki o średnicy 20 mm i pogrubionej ściance 4.5 mm (D20x4.5).
  • Zależy Ci na uniwersalnej, wysoce tolerancyjnej ogniskowej (F150), która ułatwia spawanie z oscylacją (wobble) i podawaniem drutu.
  • Szukasz optyki kwarcowej o maksymalnej sztywności i odporności termicznej, gwarantującej brak spadków mocy przy długich cyklach spawalniczych.

Specyfikacja techniczna Soczewka do głowicy spawarki laserowej - D20x4.5 F150 w liczbach

Model
D20x4.5 F150
Typ elementu
Soczewka skupiająca (Focus Lens)
Średnica (D)
20 mm
Grubość (ET / CT)
4,5 mm
Ogniskowa (FL)
150 mm (F150)
Materiał bazowy
Kwarc syntetyczny (Fused Silica)
Długość fali roboczej
1064 – 1080 nm (Fiber Laser)
Powłoka optyczna
Dwustronna antyrefleksyjna (AR @ 1064 nm)
Transmisja światła
≥ 99.5%
Kompatybilność
Głowice spawarek laserowych wymagające optyki w formacie D20x4.5
