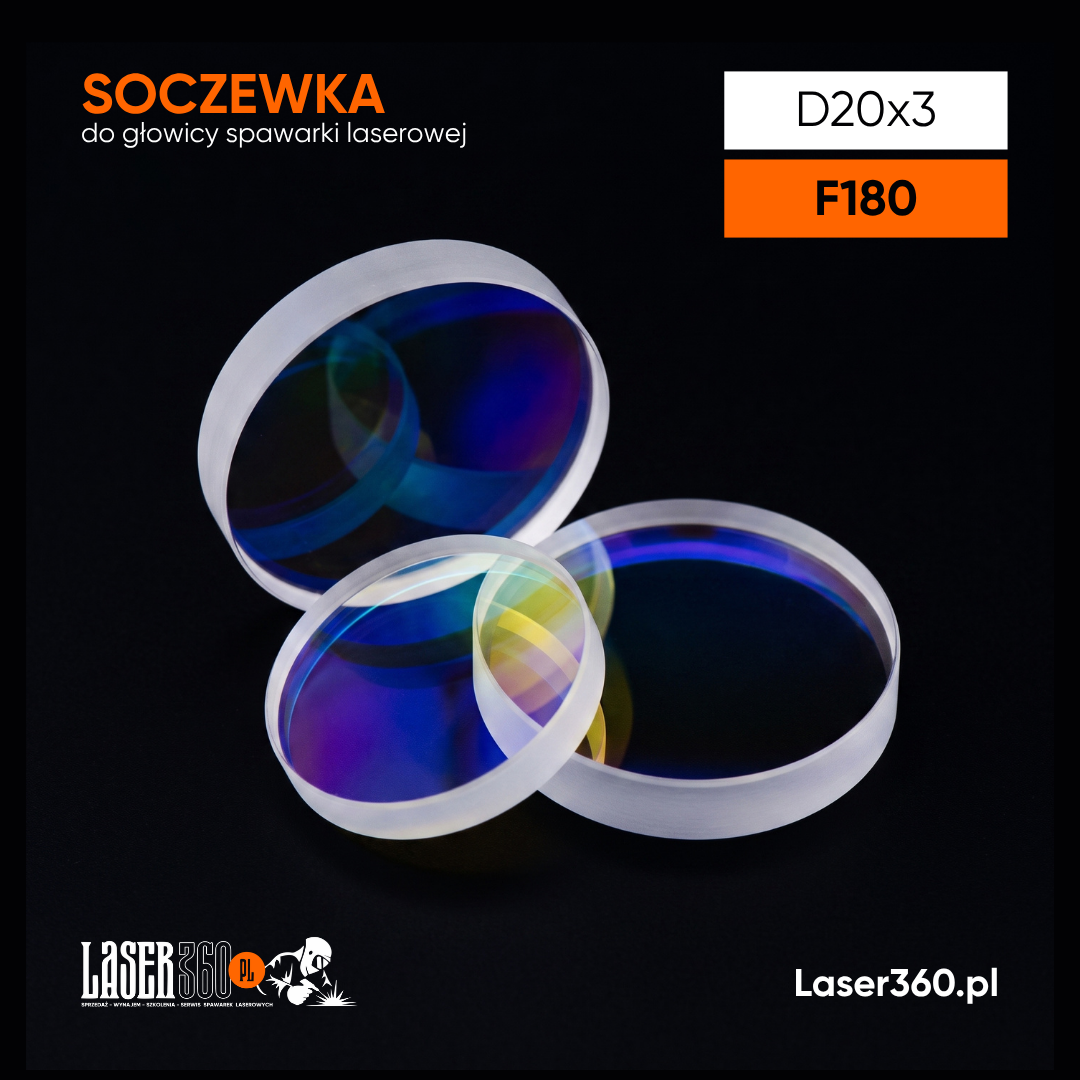

Soczewka do głowicy spawarki laserowej - D20x3 F180

Wysokiej klasy soczewka skupiająca D20x3 F180 to specjalistyczny element optyczny zaprojektowany do ręcznych i zautomatyzowanych głowic spawarek laserowych fiber, gdzie kluczowy jest maksymalny dystans roboczy oraz duża głębia ostrości. Wykonana z kwarcu syntetycznego (Fused Silica) o najwyższym stopniu czystości, charakteryzuje się średnicą 20 mm, grubością 3 mm oraz długą ogniskową F = 180 mm. Zastosowanie twardych, obustronnych powłok antyrefleksyjnych (AR) dla długości fali 1064–1080 nm zapewnia transmisję wiązki na poziomie powyżej 99.5%. Wydłużona ogniskowa F180 umożliwia uzyskanie szerokiego lica spoiny, doskonałą pracę z szerokim ruchem oscylacyjnym wiązki (wobble) oraz maksymalne odsunięcie toru optycznego od strefy jeziorka, drastycznie zmniejszając ryzyko przypalenia optyki odpryskami.

125,00 zł

Cena netto · magazyn centralny w Bytomiu

Zamów Szczegóły techniczne
Pracuj wydajniej. Zyskaj realny czas.
Soczewka do głowicy spawarki laserowej - D20x3 F180
D20x3 F180
Model
180 mm (F180)
Ogniskowa (FL)
Soczewka skupiająca (Focus Lens)
Typ elementu

Ten model posiada funkcje

  • Maksymalna głębia ostrości (F180)
  • Dwustronna wielowarstwowa powłoka antyrefleksyjna (AR @ 1064–1080 nm)
  • Baza z kwarcu syntetycznego (Fused Silica D20x3)

Kluczowe zalety

  • Maksymalne bezpieczeństwo optyki głowicy: Duży dystans ogniskowania skutecznie oddala wewnętrzne komponenty od dymu, oparów i odprysków ciekłego metalu.
  • Szeroki ścieg i łatwe mostkowanie: Znakomicie sprawdza się przy szerokim wobble (oscylacji 4–6 mm) oraz spawaniu z podajnikiem drutu grubych elementów z dużymi przerwami montażowymi.
  • Niezrównana stabilność termiczna: Czysty kwarc syntetyczny utrzymuje niezmienne parametry skupienia wiązki bez względu na czas trwania spoiny.
  • Zunifikowany format D20x3: Precyzyjne wykonanie 20 × 3 mm zapewnia perfekcyjne dopasowanie do kaset optycznych wiodących głowic spawalniczych na rynku.

Zastosowanie

  • Ręczne i zrobotyzowane spawarki laserowe światłowodowe (Fiber) o mocach 1500 W, 2000 W oraz 3000 W.
  • Spawanie stali konstrukcyjnych, węglowych, nierdzewnych, kwasoodpornych i stopów aluminium (grubości 2.0 – 8.0 mm).
  • Łączenie wielkogabarytowych konstrukcji ramowych, profili zamkniętych, zbiorników oraz elementów o niedokładnym spasowaniu krawędzi.

Wybierz ten model, jeśli:

  • Moduł skupiający w Twojej głowicy laserowej wykorzystuje standard optyki D20x3 (średnica 20 mm, grubość 3 mm).
  • Potrzebujesz bardzo długiej ogniskowej (F180) do spawania z dużą szerokością oscylacji wiązki i mostkowania szerokich szczelin z drutem.
  • Zależy Ci na maksymalnej ochronie optyki poprzez pracę z zachowaniem bezpiecznego, dużego dystansu od spawanego detalu.

Specyfikacja techniczna Soczewka do głowicy spawarki laserowej - D20x3 F180 w liczbach

Model
D20x3 F180
Typ elementu
Soczewka skupiająca (Focus Lens)
Średnica (D)
20 mm
Grubość (ET / CT)
3 mm
Ogniskowa (FL)
180 mm (F180)
Materiał bazowy
Kwarc syntetyczny (Fused Silica)
Długość fali roboczej
1064 – 1080 nm (Fiber Laser)
Powłoka optyczna
Dwustronna antyrefleksyjna (AR @ 1064 nm)
Transmisja światła
≥ 99.5%
Kompatybilność
Ręczne i automatyczne głowice spawarek laserowych na optykę D20
