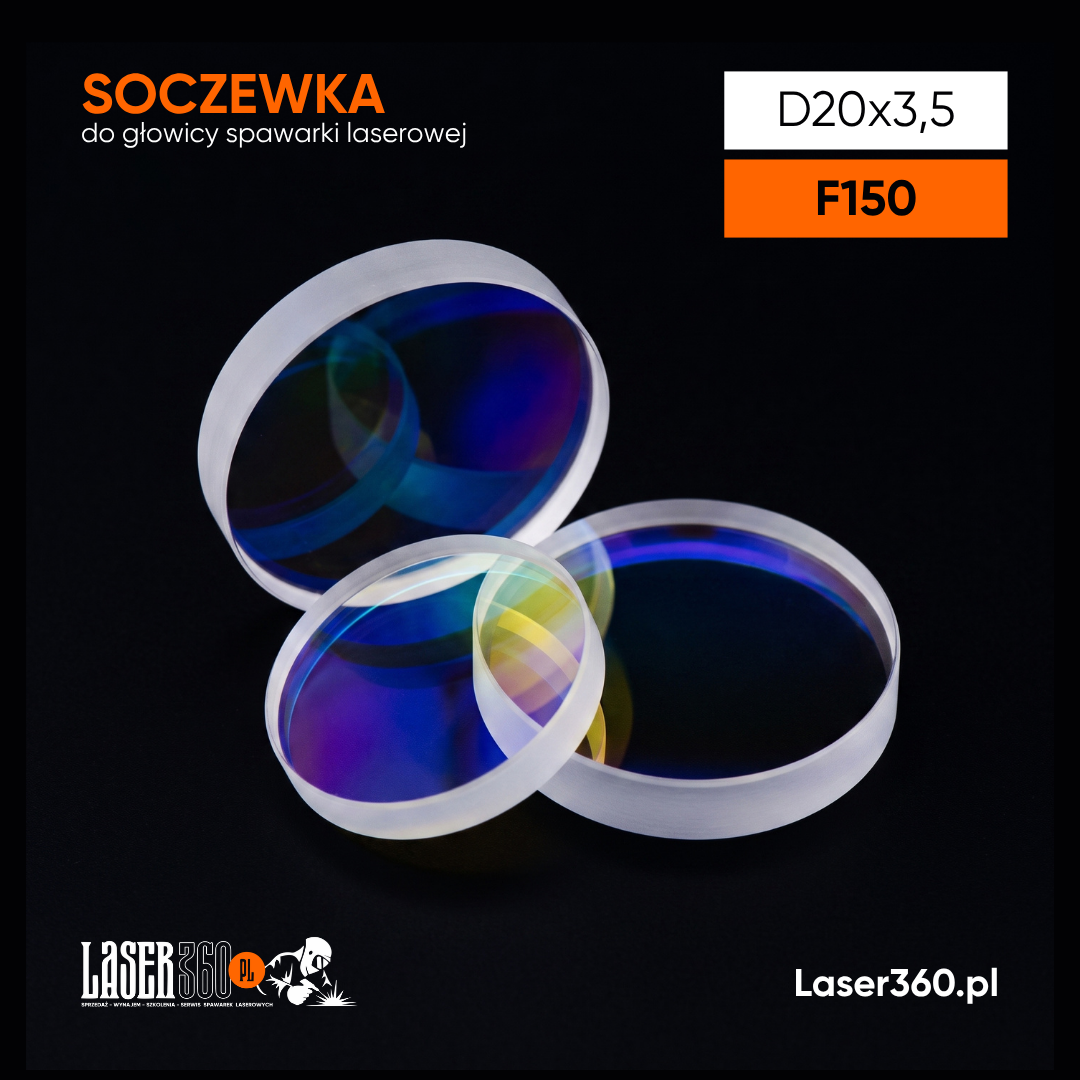

Soczewka do głowicy spawarki laserowej - D20x3.5 F150

Wysokoprecyzyjna soczewka optyczna D20x3.5 F150 to profesjonalny komponent toru optycznego dedykowany do ręcznych i zautomatyzowanych głowic spawarek laserowych fiber o podwyższonych wymaganiach stabilności mechanicznej. Wykonana z kwarcu syntetycznego (Fused Silica) najwyższej klasy, posiada średnicę 20 mm, wzmocnioną grubość 3.5 mm oraz długą ogniskową F = 150 mm. Zastosowanie obustronnych powłok antyrefleksyjnych (AR) dla pasma 1064–1080 nm zapewnia transmisję wiązki powyżej 99.5%. Zwiększona grubość krawędzi (3.5 mm) podnosi sztywność osadzenia w kasecie optycznej i poprawia odprowadzanie ciepła, natomiast ogniskowa F150 zapewnia dużą głębię ostrości (DoF) oraz bezpieczną odległość roboczą od jeziorka spawalniczego.

125,00 zł

Cena netto · magazyn centralny w Bytomiu

Zamów Szczegóły techniczne
Pracuj wydajniej. Zyskaj realny czas.
Soczewka do głowicy spawarki laserowej - D20x3.5 F150
D20x3.5 F150
Model
150 mm (F150)
Ogniskowa (FL)
Soczewka skupiająca (Focus Lens)
Typ elementu

Ten model posiada funkcje

  • Zwiększona głębia ostrości (F150)
  • Pogrubiona konstrukcja mechaniczna (D20x3.5)
  • Obustronna twarda powłoka AR (@ 1064–1080 nm)

Kluczowe zalety

  • Wyższa trwałość mechaniczna i montażowa: Format 3.5 mm idealnie odpowiada specyficznym gniazdom kaset optycznych, eliminując mikroluzy i ryzyko pęknięć dociskowych.
  • Tolerancja na nierówności materiału: Wydłużona strefa ogniskowania ułatwia mostkowanie szerszych szczelin z podajnikiem drutu bez ryzyka braku przetopu.
  • Ochrona wnętrza głowicy: Dłuższy tor roboczy F150 odsuwa optykę od bezpośredniego zasięgu dymu, oparów i mikroodprysków metalu.
  • Czysty kwarc syntetyczny: Zapewnia ultra-wysoki próg uszkodzenia laserowego (LIDT), gwarantując brak spadków mocy lasera podczas długich zmian produkcyjnych.

Zastosowanie

  • Ręczne oraz zrobotyzowane głowice spawarek laserowych Fiber o mocy 1000 W, 1500 W, 2000 W i 3000 W ze specyfikacją optyki D20x3.5.
  • Spawanie stali nierdzewnej, kwasoodpornej, konstrukcyjnej, węglowej oraz stopów aluminium i mosiądzu (grubości 1.5 – 6.0 mm).
  • Zastosowania warsztatowe i przemysłowe z wykorzystaniem automatycznego podajnika drutu (1.0 – 1.6 mm) oraz spawania z szerokim wobble (2.0 – 5.0 mm).

Wybierz ten model, jeśli:

  • Moduł skupiający w Twojej głowicy wymaga soczewki o średnicy 20 mm i specyficznej grubości 3.5 mm (D20x3.5).
  • Szukasz uniwersalnej, stabilnej ogniskowej (F150) dającej dużą tolerancję na nierównomierne prowadzenie palnika i ułatwiającej spawanie ze spoiwem.
  • Zależy Ci na wytrzymałym kwarcu syntetycznym z powłoką AR, odpornym na naprężenia termiczne podczas ciągłej pracy z dużą mocą.

Specyfikacja techniczna Soczewka do głowicy spawarki laserowej - D20x3.5 F150 w liczbach

Model
D20x3.5 F150
Typ elementu
Soczewka skupiająca (Focus Lens)
Średnica (D)
20 mm
Grubość (ET / CT)
3,5 mm
Ogniskowa (FL)
150 mm (F150)
Materiał bazowy
Kwarc syntetyczny (Fused Silica)
Długość fali roboczej
1064 – 1080 nm (Fiber Laser)
Powłoka optyczna
Dwustronna antyrefleksyjna (AR @ 1064 nm)
Transmisja światła
≥ 99.5%
Kompatybilność
Głowice spawarek laserowych wymagające formatu soczewki D20x3.5
Soczewka D20x3.5 F150
